電子皮帶秤秤體概述
我公司生產的ICS系列電子皮帶秤是以美國拉姆齊14A系列技術為基礎，結合我國企業實際情況，研制開發的多功能電子皮帶秤，無論是在原理結構、技術性能、稱量精度等方面，均優于國內外同類產品，其質量及技術優勢如下：
先進合理的秤架結構----懸浮式秤架
懸浮式稱架，采用四個高精度傳感器，并且四角靈敏度調整一致，懸浮框架吊掛在稱重傳感器上，因而在皮帶秤的稱量段內物料的稱量更加準確。
懸浮式秤架從結構上講性能優于其它結構形式，主要具備以下特點：
●有效稱量段長
有效稱量段是指能夠?qū)ξ锪系闹亓慨a(chǎn)生效應的那一段落。一般來講，有效稱量段越長，稱量精度越易達到。有效稱量段越長，物料的重量越大，這樣傳感器的精度影響相對減少。相同稱量托輥數量的生架，懸浮式比其他結構形式的有效稱量段長許多，特別是懸浮式秤架的有效稱量段的長度比秤架本身的長度長，這是懸浮秤架的一個突出特點。
●懸浮式秤架有效地克服了摩擦力和皮帶張力對稱量精度的影響
各排稱量托輥在調整的過程中，總有或多或少的高度差，而客觀存在的不斷變化的皮帶張力，因托輥之間的高度差在垂直方向上產生了分力，并將其通過皮帶承載件傳遞給傳感器，也就給稱量帶來誤差，而對于較長的稱量段，分力相對物料重量造成的誤差也就相對減小。
另外，懸浮式秤架完全克服了摩擦力對稱量的影響，而其它形式的秤架結構因固定支點的存在，摩擦力相對支點的力矩給稱重傳感器提供了額外的附加力，從而造成了稱量誤差。
懸浮式秤架是目前最先進，最合理的一種秤結構，在高精度的稱量系統中發揮了極其重要的作用。
電子皮帶秤技術參數：
1、電子皮帶秤計量精度：±0．5%
2、稱量范圍：0-8000t/h
3、皮帶寬度：500-2400mm
4、皮帶速度：0-4m/s
5、皮帶輸送機傾角：0-18度
6、儀表和秤架距離：300米（電纜長）
7、儀表和計算機之間通訊形式：RS-485
8、儀表和工業計算機之間的距離：1200米（電纜長）
9、高精度稱重傳感器技術參數
l 準確度：±0.05% F.S
l 非線性：小于額定輸出的±0.03%
l 重復性：小于額定輸出的±0.03%
l 滯后：小于額定輸出的±0.03%
l 激勵：5VDC
10、速度傳感器技術參數
l 頻率范圍：0-1.2KHZ
l 測量范圍：0.01-5m/s

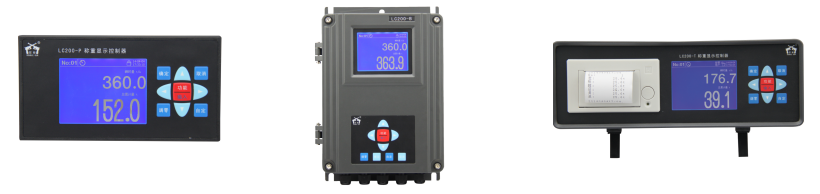

稱重顯示控制器
技術指標
項目
一般規格
電源范圍
AC85～264V，50/60Hz
功率
<15W
電源保險絲容量
250V,0.5A
溫度范圍
-10～40℃
相對濕度
<90%RH
外形尺寸
盤裝開孔尺寸：151×76mm(寬×高)
盤裝箱體尺寸：150×75×140mm(寬×高×深)
壁掛箱體尺寸：190×250×88mm(寬×高×厚)
臺式箱體尺寸：275×94×200mm(寬×高×深)
重量
1.5～3kg
環境防護能力
盤裝儀表和臺式儀表防護能力不低于IP51級
壁掛儀表防護能力不低于IP62級
累計量顯示范圍
0～999999t，0～999999Kg
校準時累計量分度值
0.1kg
瞬時流量顯示范圍
0～9999t/h，0～9999Kg/h
電磁兼容
靜電放電
接觸放電：6kV（試驗等級為3級）
電快速瞬變脈沖群
電源端口：電壓峰值：1kV（試驗等級為2級）
信號線端口：電壓峰值：0.5kV（試驗等級為1級）
抗電磁場輻射
頻率：80MHz至1000MHz
場強：3V/m（試驗等級為2級）
調制：80%調幅，1kHz正弦波
重量信號
非線性誤差
<0.03%F.S
傳感器激勵電壓/電流
DC5V，150mA，可連接8個350Ω的傳感器
輸入信號范圍
0～15mV
A/D內碼
100000(10mV)
A/D轉換速率
100次/秒(典型值，可設置其它速率 )
儀表靈敏度
0.1μV/d
線纜長度
模擬傳輸500m（Max. RVVP6×0.5mm2）
數字傳輸1200m（Max. RVVP2×0.5mm2）
速度信號
速度傳感器類型
1：NPN集電極開路光電式
2：二線制磁電式
3：二線制或三線制（NPN）接近開關
速度傳感器電壓/電流
DC12V，50mA（Max）
頻率范圍
1～2000Hz
信號電壓幅度
>4V（峰-峰）
最大信號電壓幅度
60V（峰-峰）
滯后電壓
±0.3V
模擬傳輸500m（Max. RVVP3×0.5mm2）
模擬量輸出
數量
2路光隔輸出
電流輸出
0～20mA，4～20Ma可選擇
電壓輸出
0～5V ,0～10V，可選擇
使用外置電阻器將電流轉換為電壓。
例如：500? 電阻可將 20mA 轉換為 10V。
最大負載
500Ω(0～20mA，4～20mA)
分辨率
12位
精度
0.1%
隔離電壓
1000VDC(Min.)
功能
1：PI控制輸出
2:輸出流量信號
模擬量輸入
電流輸入
0～20mA，4～20mA可選擇
電壓輸入
0～5V, 0～10V可選擇
輸入阻抗
150Ω(0～20mA，4～20mA)
>10KΩ(0～10V，0～5V)
10位
0.2%
1：設定給定流量
2：速度信號
開關量輸出
4路，其中DO1、DO2、DO3為電磁繼電器，DO4為光耦輸出
2500VDC(Min.)
負載
電磁繼電器：最大AC250V, 最大2A;
光耦：最大DC55V，最大50mA
1：噸脈沖輸出
2：故障報警輸出
3：配料皮帶機啟動
4：預給料機啟動
5：缺料輸出
6：電流環大屏幕顯示累計量（僅限D(zhuǎn)O4）
7：電流環大屏幕顯示瞬時量（僅限D(zhuǎn)O4）
8：電子秤運行
9：定量停機
開關量輸入
4路
高電壓（有效信號）
8V～30V
低電壓（無效信號）
<6V
最高電壓
DC24V
1：皮帶跑偏
2：皮帶開停
3：?jiǎn)闻塾?jì)量清零
4：?jiǎn)?dòng)
5：停止
6：?jiǎn)稳φ{(diào)零
串行通訊
1000VDC(Min.) （適用于RS485、CAN）
1500VDC(Min.) （適用于以太網）
抗雷擊能力
10/700us，8KV雷擊測試（適用于RS485、CAN）
抗靜電能力
±6KV接觸放電，±8KV氣隙放電（適用于RS485、CAN）
通訊接口
1：RS232（標配）
2：RS485（選配RS485通訊接口板）
3：CAN（選配CAN通訊接口板）
4：以太網（選配以太網接口板）
通訊協議
1：ＭodBus RTU
2：ProfiBus-DP（選配ProfiBus-DP接口板）
3：DeviceNet（選配CAN通訊接口板）
4：ModBus/TCP（選配以太網接口板）
5：自定義協議
波特率
600,1200,2400,4800,9600,19200,38,400,57600 ,115200
通訊距離
RS232:25m
RS485:1200m
CAN:10km(4800bps)，5km(9600bps)
以太網：100m（5類雙絞線）

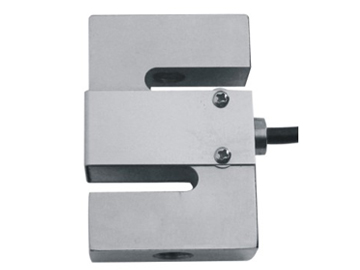

稱重傳感器采用寧波柯力PST S型稱重傳感器和中航電測CZL-6F單點式稱重傳感器
·激勵電壓：10V－12DC
·靈敏度：2.0±0.002mv/v
·綜合誤差：±0.02%F.S
·蠕變：＜額定輸出的0.02%
·適應溫度：－30°～70°
·絕緣電阻：>5000MΩ
·稱重傳感器屏蔽接地
·過載能力：極限過載能力為傳感器容量的300%；安全過載為150%
配料秤用速度傳感器采用齒輪測速傳感器，安裝在電機的軸上，具有測速分辨率高的優點，即使是帶速很低的情況下，也能夠保證測速精度。

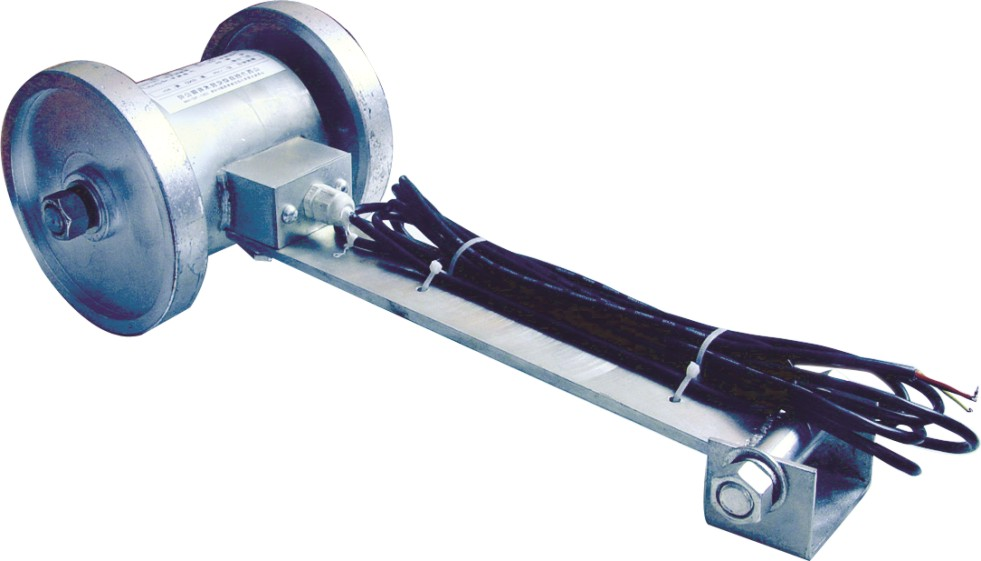

皮帶秤用GS-150光電式測速傳感器，具有以下特點：
l 雙輪測速，保證能和皮帶可靠接觸有效消除打滑。
l 全密封設計，防護等級達IP65,使用壽命長。
l 維護方便，很容易更換光電傳感器。

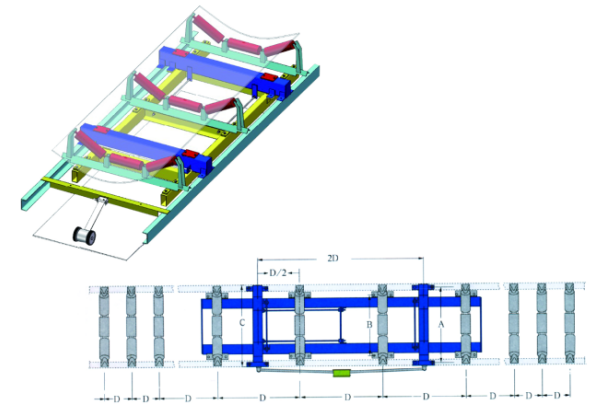

秤體示意圖：
